一、产品概述

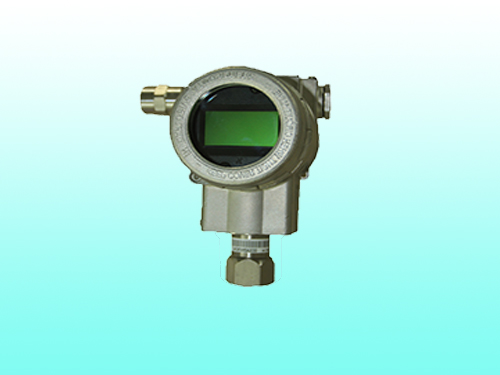

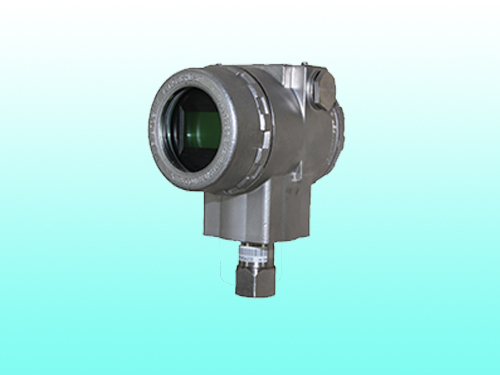

    ZY智能压力（差压）变送器是基于先进的复合微硅固态传感器技术、模块化设计理念，自主研发的新一代差压/ 压力变送器。智能压力变送器的基本误差为±0.1%；长期漂移为±0.10%URL/年；*大量程比为40︰1；输出通信协议：HART；多种调试方法：就地按钮、手操器、通信软件，且就地按钮与LCD表头可实现变送器的功能组态；传感器灌充液可选：硅油、氟油。

ZY智能变送器包括差压变送器、压力变送器，压力变送器包括表压、绝压两种型式。

二、应用

    HCY智能压力变送器用于工业生产过程中的差压、液位、流量、压力、绝压等的测量，具有符合4mA～20mA/HART协议的输出信号，数字信号中包含有各种组态、信号状态及故障自诊断信息，LCD表头用于显示过程压力、信号状态及故障自诊断信息，就地按钮可完成调节零满等多种组态功能。

2.1环境条件

普通型变送器

     环境温度：-40℃～+85℃，充氟油时为-20℃～+60℃。

     相对湿度：0%～100%。

    大气压力：86kPa～106kPa。

    交流外磁场不大于400A/m。

     现场周围应不含有对铝、铬、镍、锌、不锈钢等具有腐蚀作用的气体及易燃易爆物质。

三、技术特性

3.1 输入

3.1.量         ——差压变送器：

        测量下限：-100%URL～+100%URL-Span

        测量上限：-100%URL+Span～+100%URL

       ——压力变送器（表压）：

        测量下限：-100%URL（≥-0.1MPa）～+100%URL-Span

        测量上限：-100%URL+Span（≥-0.1MPa+Span）～+100%URL

       ——压力变送器（绝压）：

        测量下限：0～+100%URL-Span

        测量上限：Span～+100%URL

3.1.2零点迁移量

      ——差压变送器：

       *大正迁移量：+100%URL-Span

       *大负迁移量：-100%URL

      ——压力变送器（表压）：

       *大正迁移量：+100%URL-Span

       *大负迁移量：-100%URL（≥-0.1MPa）

        ——压力变送器（绝压）：

        *大正迁移量：+100%URL-Span

        *大负迁移量：无。

3.1.3量程、量程比、额定压力（见表1、表2）

       表1  差压变送器量程、量程比、额定压力对照表

量程代码	*小量程	*大量程	*大量程比	额定压力
B	200Pa	6kPa	30:1	14MPa
C	1kPa	40kPa	40:1	14MPa、25MPa
D	6.25kPa	250kPa	40:1	14MPa、25MPa
E	25kPa	1MPa	40:1	14MPa、25MPa

     注：差压变送器*小工作压力为绝对压力3.5kPa。

     表2  压力变送器量程、量程比、压力极限对照表

量程代码	*小量程	*大量程	*大量程比	压力极限
B	1.5kPa	6kPa	4:1	300kPa
C	4kPa	40kPa	10:1	1MPa
I	5kpa	100kPa	20:1	2MPa
D	6.25kPa	250kPa	40:1	4MPa
E	25kPa	1MPa	40:1	6MPa
F	75kPa	3MPa	40:1	15MPa
G	250kPa	10MPa	40:1	20MPa
H	1MPa	40MPa	40:1	52MPa
L	10kPa abs.	40kPa abs.	4:1	1MPa
P	10kPa abs.	100kPa abs.	10:1	2MPa
M	10kPa abs.	250kPa abs.	25:1	4MPa
